L'essentiel, simplement
- Transformateur : Élément clé du réseau électrique, il adapte la tension pour un transport efficace et une utilisation sécurisée.
- Convertisseur de tension : Fonctionne par induction électromagnétique, permettant l’élévation ou l’abaissement de la tension électrique sans pièce mobile.
- Performance énergétique : Optimisée par la maîtrise des pertes (Joule et magnétiques), elle garantit un rendement élevé et une longue durée de vie.
- Sécurité électrique : Assurée par des dispositifs comme le relais DGPT2, la ventilation adéquate et le choix entre modèles secs ou immergés selon l’environnement.
- Équipements sur mesure : Adaptés aux énergies renouvelables, ils gèrent les inversions de flux et les harmoniques pour maintenir la continuity of service.
Vous traversez une zone industrielle, les yeux attirés par ces armoires métalliques silencieuses, souvent anonymes, parfois entourées de grillages. Avez-vous déjà prêté attention à ces boîtes hermétiques qui semblent dormir au bord des routes ? Elles ne paient pas de mine, pourtant, elles tiennent entre leurs enroulements la clé de notre quotidien électrique. Ces transformateurs, discrets mais essentiels, opèrent en coulisses une alchimie invisible : transformer des milliers de volts en tension domestique, sans la moindre pièce mobile. Leur rôle ? Rendre l’énergie transportable, puis utilisable - en toute fiabilité.

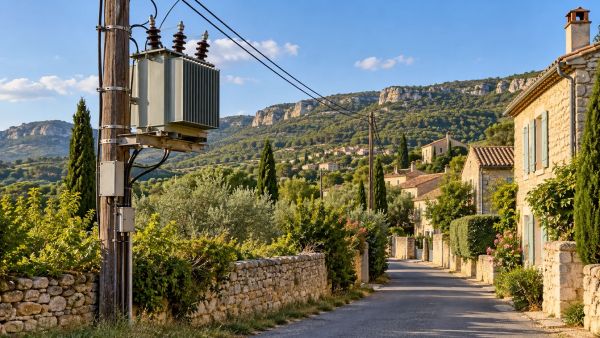

Les fondamentaux des transformateurs électriques pour le réseau
Comprendre le rôle du convertisseur de tension
À la base, le transformateur électrique repose sur un principe simple mais puissant : l’induction électromagnétique. Deux bobinages, primaire et secondaire, enroulés autour d’un noyau magnétique, permettent de transférer l’énergie d’un circuit à un autre sans contact direct. Lorsque le courant alternatif circule dans le primaire, il crée un champ magnétique variable, qui induit une tension dans le secondaire. Cette tension peut être augmentée (élévation) ou réduite (abaissement), selon le rapport des spires entre les deux enroulements - tout en conservant la fréquence du courant. C’est ce qui permet de transporter l’électricité à haute tension sur de longues distances avec moins de pertes, puis de l’abaisser pour une utilisation en basse tension, sécurisée.
La performance énergétique est ici cruciale. Même si les pertes sont inévitables, elles se manifestent principalement par effet Joule (chaleur dans les conducteurs) et par pertes magnétiques dans le noyau. Un bon transformateur limite ces déperditions, ce qui se traduit par un meilleur rendement global du réseau. Pour approfondir les aspects techniques de ces installations, un dossier complet sur les https://egalise.com/actu/transformateurs-electriques-des-allies-essentiels-pour-votre-reseau-electrique.php détaille leur rôle de pivot dans la gestion de l'énergie.
| 🔋 Type de transformateur | ✅ Avantages | ⚠️ Contraintes |
|---|---|---|
| Sec imprégné | Faible entretien, bon rapport coût/performance, adapté aux locaux techniques | Sensibilité à l’humidité, nécessite un environnement contrôlé |
| Sec enrobé | Résistance mécanique élevée, excellente sécurité incendie, idéal en intérieur | Poids plus élevé, coût supérieur |
| Immergé à huile | Haute puissance, refroidissement efficace, durée de vie longue | Risque d’écoulement, besoin de cuve de rétention, maintenance renforcée |
Technologies et spécificités des équipements modernes
Transformateurs monophasés vs triphasés
Le choix entre monophasé et triphasé dépend de l’application. Les transformateurs monophasés sont courants dans les installations domestiques ou tertiaires légères, où la puissance demandée est modérée. En revanche, les installations industrielles, avec des moteurs ou des fours électriques, requièrent un transformateur triphasé, capable de gérer des charges plus lourdes et de répartir uniformément la puissance sur les trois phases. Ce type d’équipement est incontournable pour assurer une continuité de service dans les usines ou les centres de données.
L'alternative du transformateur torique et de l'autotransformateur
Pour les espaces restreints ou les applications sensibles au bruit, le transformateur torique offre un avantage indéniable. Son enroulement en forme de tore minimise les fuites magnétiques, réduisant ainsi les interférences électromagnétiques et le niveau sonore. C’est une solution prisée dans les environnements médicaux ou audio. L’autotransformateur, quant à lui, utilise un seul enroulement partagé entre primaire et secondaire. Moins coûteux et plus compact, il convient aux applications où la variation de tension est faible - mais il ne permet pas l’isolation galvanique, ce qui limite son usage dans les contextes sensibles à la sécurité.
Sécurité et continuité de service : les points de vigilance
Dispositifs de protection et détection précoce
Un transformateur, même bien conçu, reste un équipement soumis à des contraintes thermiques et électriques. C’est pourquoi des systèmes de surveillance sont intégrés dès la conception. Le relais DGPT2, par exemple, surveille en continu la pression, la température et la présence de gaz dans l’huile des modèles immergés. Dès qu’une anomalie est détectée - comme une surchauffe ou un début de dégradation des isolants - il déclenche une alarme ou une coupure, évitant une défaillance majeure. Cette détection précoce est vitale pour éviter les pannes coûteuses et garantir la disponibilité du réseau.
Installation et normes environnementales
Les transformateurs immergés à huile, bien que performants, imposent des exigences strictes en matière de sécurité environnementale. Une fuite d’huile isolante peut contaminer les sols ou les nappes phréatiques. C’est pourquoi leur installation exige une cuve de rétention étanche, dimensionnée pour contenir l’intégralité du liquide. Ces mesures s’inscrivent dans une logique de prévention, d’autant plus importante dans les zones sensibles ou à proximité des cours d’eau. En intérieur, les transformateurs secs sont privilégiés pour leur sécurité incendie : ils n’utilisent pas de liquide inflammable, ce qui réduit les risques en cas de surcharge.
Maximiser la longévité de votre installation électrique
Les étapes d'une maintenance rigoureuse
Un transformateur bien entretenu peut fonctionner plus de 30 ans. Mais cette longévité ne s’obtient pas par hasard. Une maintenance préventive annuelle est indispensable. Elle inclut plusieurs vérifications clés :
- 🔍 Vérification du serrage des connexions électriques - un contact lâche génère de la chaleur et peut provoquer un arc
- 🧪 Analyse de l’huile (pour les modèles immergés) pour détecter les traces de gaz ou de particules métalliques
- 🧹 Nettoyage des grilles de ventilation et des radiateurs pour assurer un refroidissement optimal
- 📊 Mesure de la résistance des isolants pour anticiper toute dégradation
Ces contrôles permettent non seulement d’optimiser le rendement, mais aussi de préserver la garantie constructeur. Certains fabricants offrent des garanties allant jusqu’à 10 ans, parfois accompagnées de 5 ans de maintenance gratuite - un atout pour les gestionnaires d’infrastructures soucieux de maîtriser leurs coûts à long terme.
L'enjeu du sur-mesure pour les énergies nouvelles
Adaptation aux flux photovoltaïques et éoliens
Les réseaux électriques modernes intègrent de plus en plus de sources d’énergie renouvelable, dont la production est intermittente. Un parc solaire injecte de l’électricité en journée, parfois en surplus, ce qui crée des variations de tension locales. Les transformateurs traditionnels ne sont pas toujours adaptés à ces fluctuations fréquentes. D’où l’émergence de modèles sur mesure, capables de gérer les harmoniques et les inversions de flux. Ces équipements intelligents régulent dynamiquement la tension, évitant la surchauffe et la dégradation prématurée des composants.
Manutention et ergonomie des postes HTA/BT
En milieu industriel, remplacer un transformateur peut être un casse-tête logistique. C’est pourquoi certains modèles intègrent des anneaux de levage et des galets de roulement, facilitant leur déplacement même dans des espaces exigus. Ces détails pratiques, souvent négligés, font toute la différence lors d’une intervention de maintenance ou d’un remplacement d’urgence. L’ergonomie n’est pas qu’un confort - c’est un gain de temps et de sécurité.
Résistance aux environnements extrêmes
Que ce soit en zone côtière, exposée à la corrosion, ou dans des régions chaudes, les transformateurs doivent résister à des conditions sévères. Les cuves sont ainsi traitées contre la rouille, et les composants internes conçus pour fonctionner jusqu’à 40 °C en température ambiante. Cette robustesse est indispensable pour garantir une continuité de service dans les infrastructures critiques, comme les hôpitaux ou les centres de traitement de données.
Les questions les plus fréquentes
Quelle est l'erreur à ne pas commettre lors du choix d'un emplacement ?
Choisir un emplacement sans prévoir un accès suffisant pour la maintenance ou la ventilation naturelle. Un transformateur mal ventilé surchauffe, ce qui accélère la dégradation des isolants et réduit sa durée de vie. Il faut aussi anticiper les interventions futures, notamment pour les modèles lourds nécessitant un engin de levage.
Faut-il prévoir un budget supplémentaire pour la protection incendie ?
Oui, surtout pour les transformateurs immergés à huile, qui exigent des dispositifs de sécurité spécifiques comme une cuve de rétention étanche ou un système d’extinction automatique. En intérieur, les modèles secs sont souvent préférables pour limiter ces coûts et renforcer la sécurité globale.
Comment le réseau s'adapte-t-il à la montée en puissance de l'autoconsommation ?
Grâce à des transformateurs intelligents capables de gérer les inversions de flux et les variations de tension causées par les installations photovoltaïques. Ces équipements sur mesure intègrent des systèmes de régulation dynamique, assurant la stabilité du réseau local même en cas de forte production solaire.
